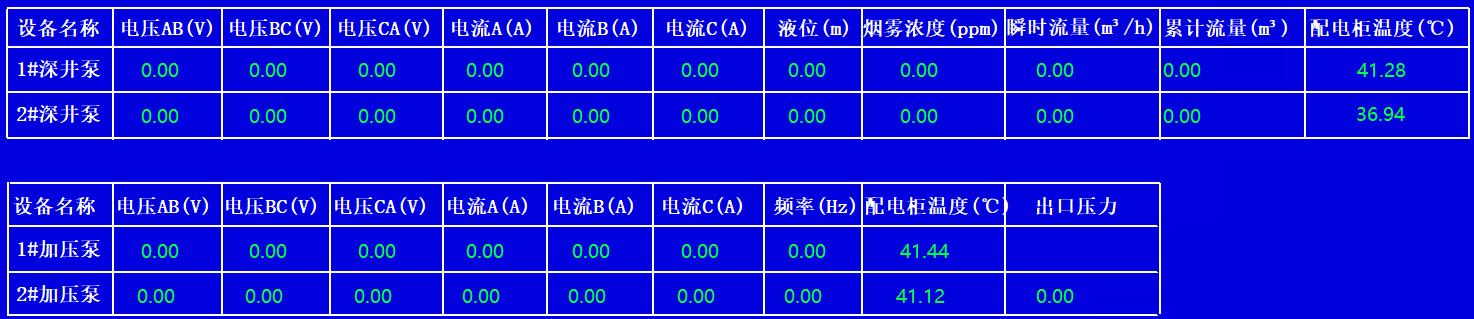

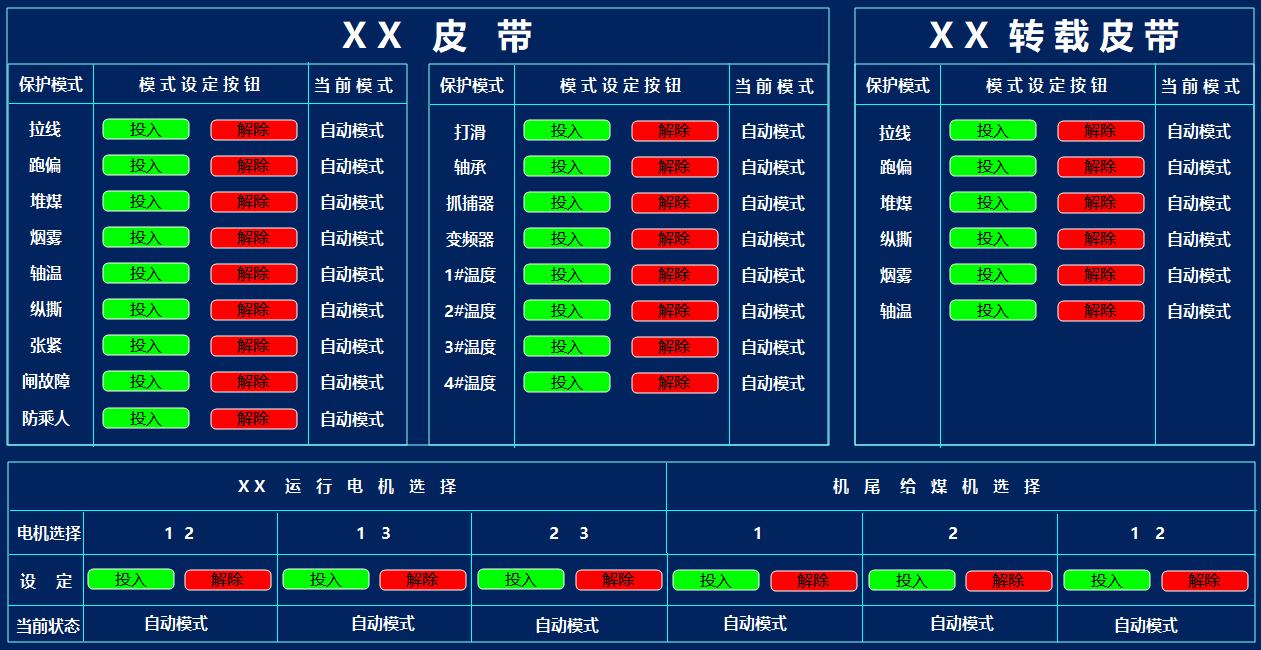

在SCADA項目應用中，通常需要制作數據面板，用于管理控制設備、查看工況及相關數據，常見形式包括數據狀態一覽表、通信狀態表、參數設置表和設備控制面板等。數據面板樣式因行業與工況差異而呈現多樣化，集多種圖形元素于一體，除通過顏色變化、閃爍等方式實時反映設備與數據異常外，還需實現狀態顯示、關聯數據、執行觸發事件等功能。
常規方法多采用基礎圖元拼接制表：先手動繪制表格并打組，再添加狀態燈等圖形元素并調整對齊，最后逐個為元素綁定數據與控制動作。該流程存在明顯短板，如圖元編輯受限、制作流程繁瑣、數據動作綁定耗時易錯，且后期維護與擴展困難，嚴重影響工程開發進度、質量、擴展性及功能易用性。
針對固有弊端，力控 SCADA 系列產品推出“自定義表結構”功能，支持快速搭建表格面板，具備靈活多樣的邊框網格屬性與多重背景填充策略。單元格布局豐富，可合并拆分、設邊距，容納多樣圖形對象，還支持多元動作綁定。此外，它具備批量處理能力，能按規則復制屬性動畫、自動填充綁點，大幅提升表格相關效能，精準應對復雜應用場景的需求。
一、便捷搭建表格面板
自定義表結構可依據行數、列數、行高、列寬等屬性創建表格，支持在所選單元格的上下插入行、左右插入列，還能對所選的行和列進行單條或批量刪除操作，能夠準確、快速且便捷地搭建一覽表母版。
二、靈活多樣的邊框網格屬性
自定義表結構提供豐富的邊框與網格配置，線寬、線形、顏色、隱藏等屬性皆可獨立設置，可自由搭配出不同風格的應用模板。此外，還支持基于單元格定義邊框風格方案，以此實現對特殊關注的單元格狀態特寫顯示。
三、多重背景填充策略
自由表結構背景處理功能強大，擁有豐富的填充方案，純色簡潔、背景圖片生動、透明靈活，還能基于單元格實現紋理、過渡色填充。無論何種工程整體風格，都能輕松適配，讓面板完美融入其中。
四、豐富的單元格布局
自定義表結構支持標準單元格合并拆分，還能按百分比設置單元格邊距，設置后會自動按此比例自適應調整邊框距離。
每個主單元格可容納六個子單元格序列，且子單元格序列能配置空列、文本、橢圓、矩形、增強型按鈕等多樣圖形對象。用戶在搭建模板模型時，既能靈活將單元格拆分成少于七個的子單元序列，又能自由調整其位置。模板格式更清晰美觀，內容呈現更直觀準確，擺脫傳統文本模式，豐富了模板應用。
五、多元的對象動作綁定
單元格及子單元格序列的圖形對象都支持動作綁定。依據不同圖形對象，提供多種屬性動作，如數值（模擬、開關、字符串）的輸入輸出、顏色改變、實體文本分段線性化顏色及閃爍、報警關聯文本顏色及閃爍、條件表達式閃爍等。還提供左鍵、右鍵、鼠標等觸敏動作事件，配備完整腳本編輯器，可實現不同應用的條件動作。
六、強大的批量處理與填充能力
自定義表結構具備批量處理能力，以單個單元格為基準，可按配置規則靈活復制其與子單元格序列的圖形對象屬性及動畫。同時，單元格復制時能依據變量綁定規則自動填充綁點，規則含序號和步長，提升了數據配置的效率、準確性與場景適應性。
力控SCADA的“自定義表結構”功能，旨在快速、高效地創建專業數據面板，通過便捷制表、靈活樣式與批量處理能力，顯著提升了數據面板的開發效率與質量。它解決了傳統方式拼接繁瑣、綁定易錯、修改困難的痛點，讓工程師能輕松構建多樣化的交互面板，大幅節約開發時間，降低配置復雜度，并通過強大的可擴展性，保障了項目長期的易用性與使用體驗。
